Protect Gummigranulat für den geschütteten Geschossfang in Schießanlagen

Preise auf Anfrage - Bitte führen Sie inizial eine Bemaßung Ihres Geschossfangs zur Ermittlung der Granulatmenge durch.

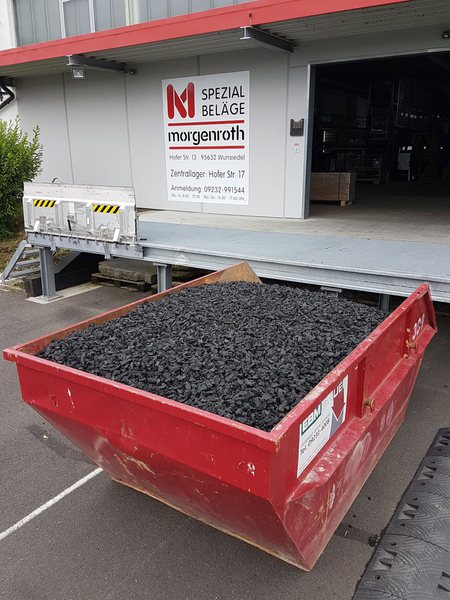

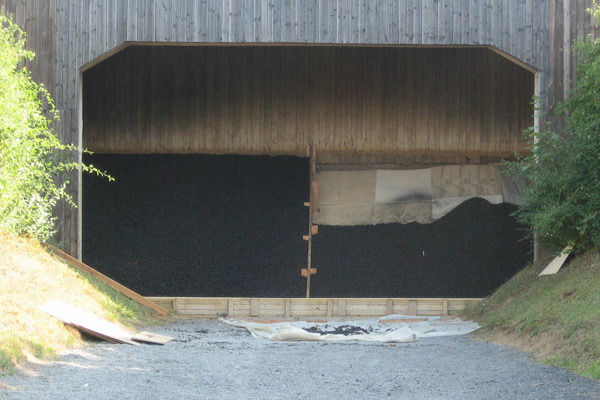

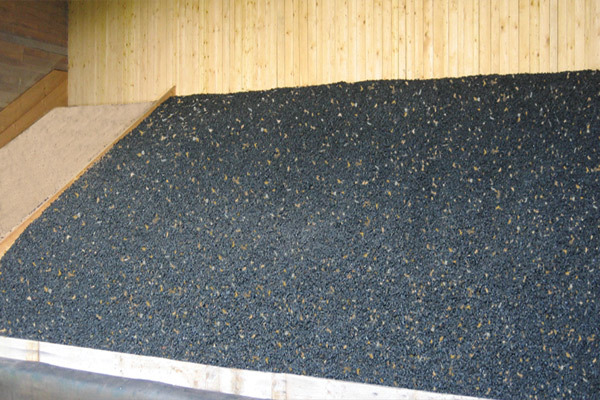

Protect Gummigranulat ist eine beschussgeprüfte Geschossfangschüttung aus Recyclinggummi für geschlossene, halboffene und offene Schießstände. Die sichere Aufnahme der Projektile erfolgt durch Energieaufzehrung im Granulat. Die Geschossfangschüttung vermindert die Bildung von Emissionen im Vergleich zu Geschossfängen aus Stahl und Sand deutlich, ist kostensparend beim Einbau, im laufenden Betrieb der Schießanlage und der Entsorgung.

Als Richtwerte für den Einbau bei einem Schüttwinkel von 35° gelten folgende Werte:

Bis ca. 10.000 Schuss reicht ein gelegentliches Nachrechen des Granulats im Haupttrefferbereich. Bei ca. 40.000 Schuss wird die Schüttung umgeschaufelt, um Geschossnesterbildung zu vermeiden. Abhängig von der Größe des Geschossfangs wird nach ca. 400.000 Schuß das Granulat von Geschossresten getrennt und der Bruch ersetzt.

Eigenschaften:

Die Standzeit des Geschossfanggranulats kann 4-fach höher als bei Sandgeschossfängen angesetzt werden.

Das Geschossfangmaterial ist eine Mischung aus recyceltem Natur- und synthetischem Kautschuk in ausgesuchter Qualität und Sortierung.

Zuverlässige und sichere Geschossaufnahme von Groß- und Kleinkalibergeschossen ohne Rückpraller von Projektilen und Fragmenten.

Trennbarkeit von Granulat und Geschossresten durch Sieben oder durch einen Dienstleister.

Nicht staubend, kein Wässern erforderlich.

Materialbedarf:

Schüttdichte: 1 to. füllt 2,0 m³

Schüttgewicht: ca. 500 kg/m³

Anwendungsbereiche:

Geschossfang für Handfeuerwaffen bis zu einer Eo von 200 J
Geschossfang für KW  + LW mit einer Eo von 1.500 J bis zu einer Eo von 7.000 J
Geschossfang für Mehrdistanz- und Bewegungsschießen
Eignung für Bleischrot und Brennecke FLG

Beschussprüfung über Eindringtiefen und Rückprallverhalten von Geschossen VS-2018-01

Baustoffklasse B2 (DIN 4102) normal entflammbar gemäß den Anforderungen der Schießstandrichtlinien für den Bereich der Geschossfangkammer

Die technischen Regeln für Geschossfangsysteme sind in den Schießstandrichtlinien definiert. Als Lieferant einzelner Komponenten geben wir Ihnen Informationen zur Anordnung und Gestaltung des Kugelfangs bezüglich unserer Produkte.

Geschossfangsysteme werden sicherheitstechnisch als geschlossenes System bewertet und sind in Bauart und dem verwendeten Material der jeweiligen Munitions- und Waffenart und der schießtechnischen Nutzung mit den übrigen Bauten eines Schießstandes abzustimmen.

Die Planung, Bewertung und Zulassung ist daher die Aufgabe eines Fachbüros bzw. Schießstandsachverständigen mit umfassender Fach- und Anlagenkenntnis.

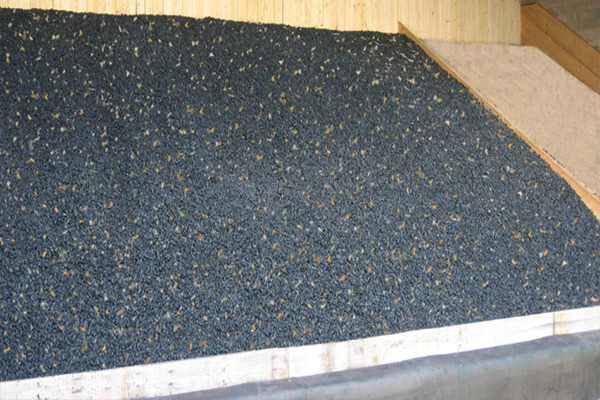

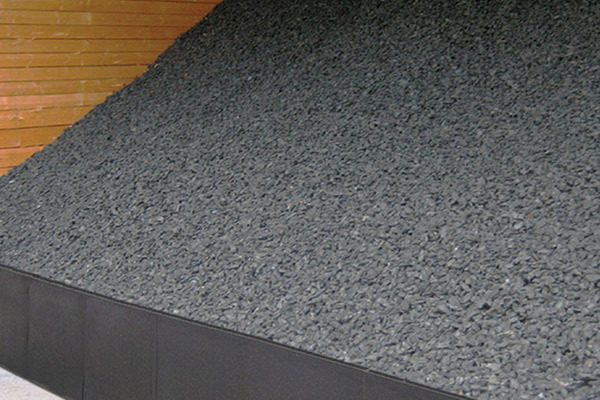

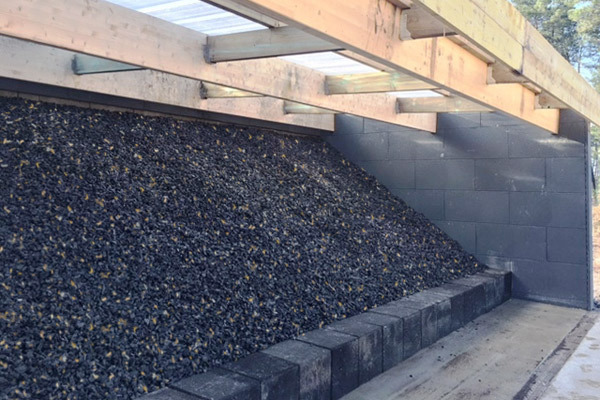

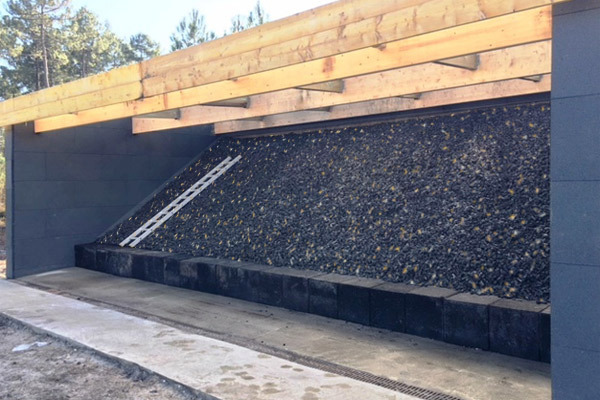

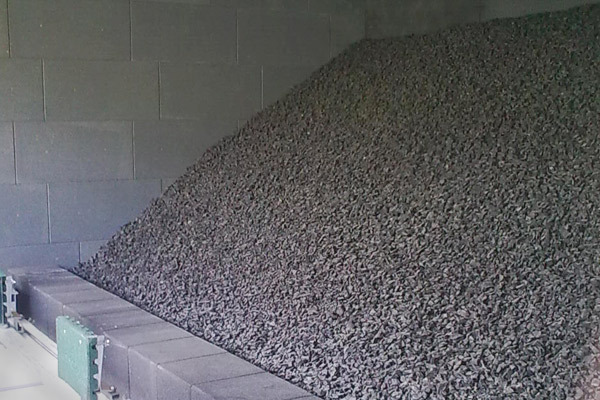

Dicke der Anschüttung (Schütthöhe) 40 - 60 cm entspricht 70 - 105 cm in horizontaler Richtung (Schussrichtung)

bei einem Schüttwinkel von 35°.

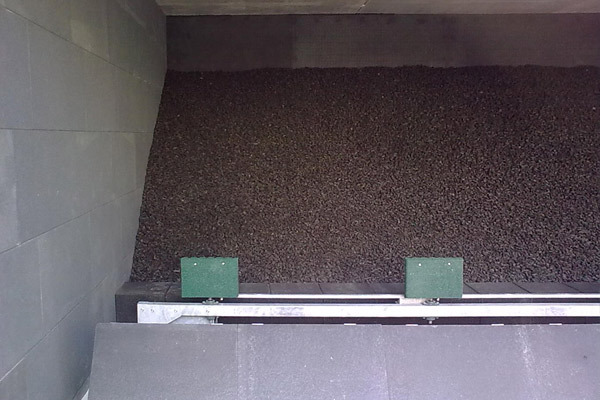

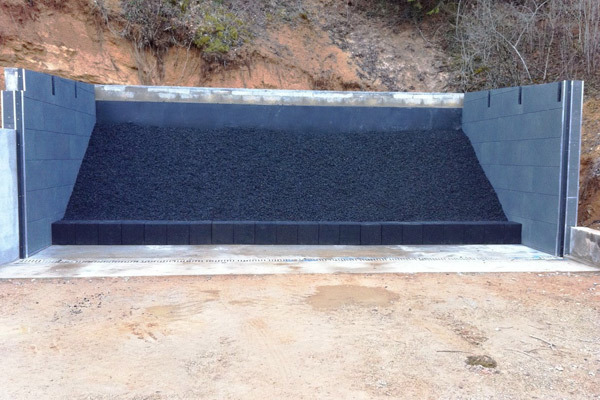

Der Einbau von Beetbrettern als Abrutschsicherung und zur Stabilisierung der Geschossfangfüllung, die Verwendung einer Geschossfangabdeckung und der Einsatz von Rückprallschutzplatten wird empfohlen.

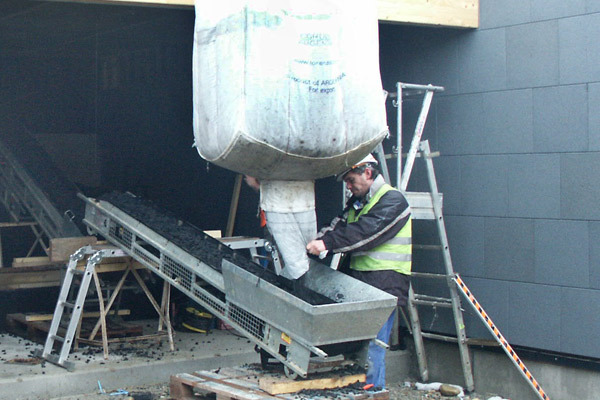

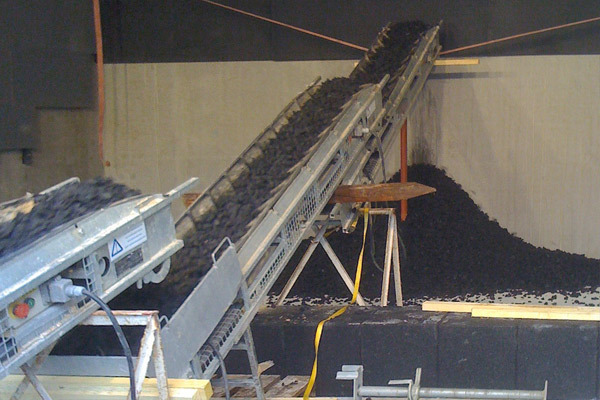

Aufgrund der grob gebrochenen Struktur des Gummigranulats ist es nicht möglich dieses beim Einbau einzublasen oder zu saugen. Gebrauchtes Material und Geschossreste können jedoch abgesaugt werden.

Ein bestehender Sandgeschossfang wird auf der gesamten Fläche um 40 - 60 cm zurückgebaut.

Bei einem Neubau wird eine Unterkonstruktion aus Beton oder Stahl nach Vorgabe des Sachvertändigen erstellt.
